廢鐵破碎機設備設計思路及結構配置
日期：2019-12-17 11:29:40
作者：雙星機械
點擊：148
了解廢鐵破碎機的工作原理，會對設備工作結構、總體設計方案，對設備工作性能，電機及皮帶系統有所了解，同時主軸和軸承質量有詳細的參數了解并進行校核，理解設計思路，對破碎機的設計具有一定的參考價值。
廢鐵破碎已成為廢鐵加工過程中必要且重要的設備之一，破碎機的出現改變了以往廢鐵材料只能通過燃燒的方式進行回收的方法，從而減少燃燒對環境造成的破壞，改善大氣的環境，廢鐵破碎機將在廢鐵行業有著良好發展的空間。
1.廢鐵破碎機設計采用一種不可逆式設備方案，整機采用“電機——三角帶——主軸”提供動力的方式，具有結構簡單、尺寸緊湊、型號多樣、生產率高等特點。設備主要由轉子、主軸、錘頭襯板等打擊件、機殼和底座等部件組成。機殼首先分為上下兩個部分，用螺栓進行固定。機殼采用鋼板焊接而成，頂部裝有進料口，物料通過進料口進人破碎機的箱體內，在錘頭與襯板的作用下進行破碎。
2.廢鐵破碎機主軸上安裝有圓盤，圓盤與錘頭之間由連接架進行連接。錘頭與連接架的連接采用的螺栓固定的方式。為了防止主軸上圓盤和圓柱銷的軸向移動，分別在圓盤的兩端和圓柱銷的兩端分別固定于一個擋圈。

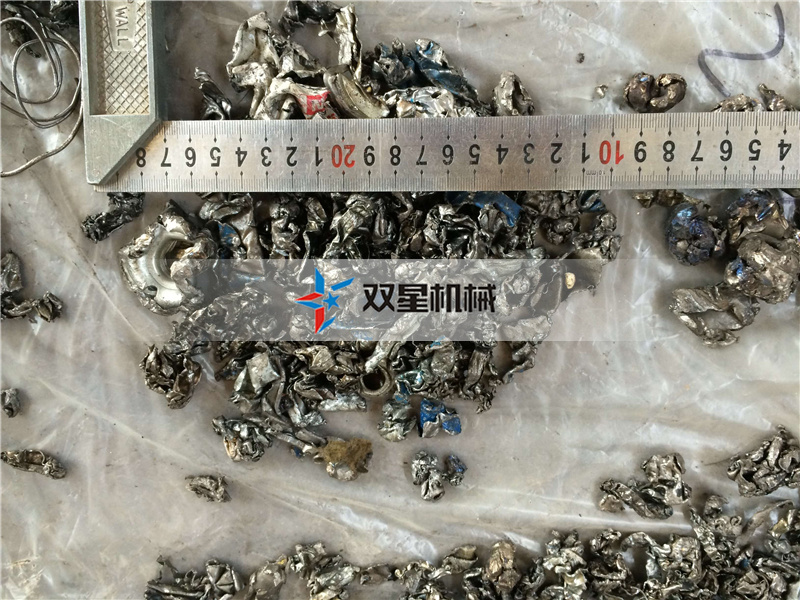

3.主軸的左右兩側使用用單列圓錐滾子軸承支撐，軸承放置于軸承座中，軸承座的兩端都需采取密封裝置。當轉子高速轉動時，錘頭在離心力的作用下，撞擊進入破碎腔中的物料，打擊形成了一個個合格的金屬顆粒，通過破碎機下面的篩板排出。同時在破碎機進行生產前需對主軸和轉子進行動平衡測試，防止廢鐵破碎機在使用的過程中因動能不平衡造成整機運轉不平衡，強烈振動危及人身的危害。
4.電機功率的確定，主要根據廢鐵破碎機在運行過程中的載荷大小、每天需要工作的時間來確定。在電動機功率的確定時，選定電動機的額定功率P，而電動機的所需功率Pd，即要使P≥Pd。
廢鐵破碎機是一種不可逆式金屬破碎機，具有結構簡單、尺寸比較緊湊等特點。通過了解電機的選擇，總體方案的設計，能對轉子軸和軸承進行校核，保證其滿足設計要求，對廢鐵破碎機的選擇具有一定的參考指導價值。
